아두이노 피에조부저/LCD/버튼 시리얼통신과 제어하기

1.

<시리얼 통신으로 부저 주파수 입력받아서 소수점형으로 변환하기>

void setup(){

  Serial.begin(9600);

}



void loop(){

  if (Serial.available()>0)

  {

    String strRead = Serial.readStringUntil('\n');

    if (strRead.indexOf("BUZZER=") != -1 )

    {

      float bzFreq = strRead.substring(7, strRead.length()).toFloat();

      Serial.print("Freq:");

      Serial.println(bzFreq);

    }

  }

}

▶ 시리얼모니터에서 입력을 받고 소수점 형태로 변환됨.



2.

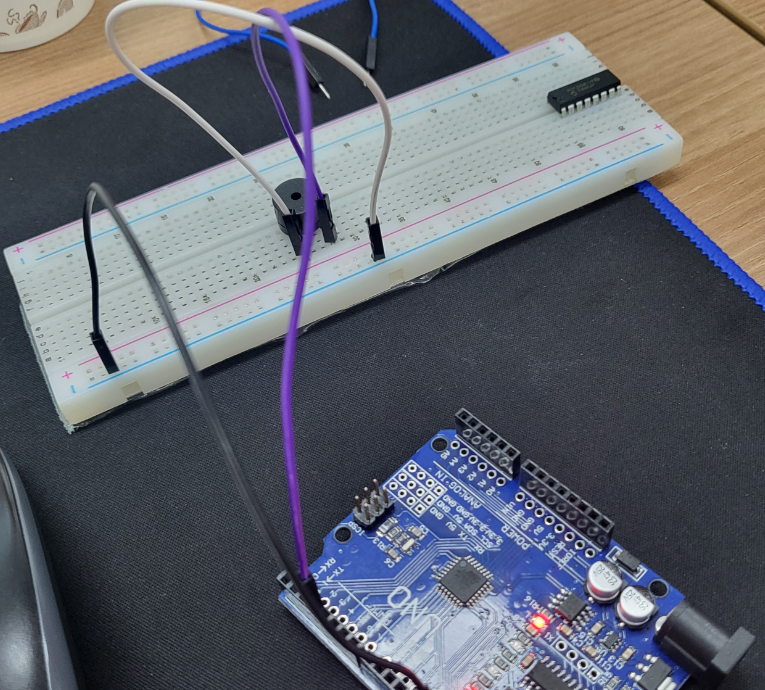

<시리얼통신에서 부저 주파수 입력받아서 피에조부저에 주파수 출력하기>

#define PIEZO_BUZZER 3



void setup(){

  Serial.begin(9600);

}



void loop(){

  if (Serial.available()>0)

  {

    String strRead = Serial.readStringUntil('\n');

    if (strRead.indexOf("BUZZER=") != -1 )

    {

      float bzFreq = strRead.substring(7, strRead.length()).toFloat();



      setBuzzer(bzFreq);

    }

  }

}



void setBuzzer(int freq)

{

  if (freq > 31)

  {

    tone(PIEZO_BUZZER, freq);

    Serial.println("OKBUZZER");

  }

  else

  {

    noTone(PIEZO_BUZZER);

    Serial.println("OKBUZZER");

  }

}

▶ 31이하가 들어오면 피에조부저음을 멈추고 그 이상이 들어오면 부저음이 울리게함.

15행 : setBuzzer 함수 이용해 주파수를 출력. (if문이 True일때)

20~32행 : setBuzzer 함수를 정의함(31이 넘으면 True)아니면 false



<LCD에 숫자 출력하기>



1.

시리얼통신으로 LCD 명령어 입력받아 소수점형으로 변환하기

void setup(){

  Serial.begin(9600);

}



void loop(){

  if (Serial.available()>0)

  {

    String strRead = Serial.readStringUntil('\n');

    if (strRead.indexOf("LCD=") != -1 )

    {

      float fndValue = strRead.substring(4, strRead.length()).toFloat();



      Serial.print("LCD:");

      Serial.println(fndValue);

    }

  }

}







2. 시리얼 통신으로 명령어 입력받아 LCD에 표시하기





#include <LiquidCrystal_I2C.h>



LiquidCrystal_I2C lcd(0x27, 16, 2);



void setup(){

  Serial.begin(9600);

  lcd.begin();    //LCD 사용시작

  lcd.setCursor(0,0);   //텍스트가 LCD에 나타날 위치

  lcd.print("Hello, world");

  delay(2000);

  lcd.clear();

}



void loop(){

  if (Serial.available()>0)

  {

    String strRead = Serial.readStringUntil('\n');

    if (strRead.indexOf("LCD=") != -1 )

    {

      float lcdValue = strRead.substring(4, strRead.length()).toFloat();



      lcd.setCursor(2,0);   //커서를 5열 0행에 가져다놓기

      lcd.print("LCD value is");

      lcd.setCursor(5,1);

      lcd.print(lcdValue);

      Serial.println("OKLCD");

    }

  }

}



<버튼이 눌리면 값 전송하기>

1. 버튼이 눌리면 시리얼 통신으로 버튼 값 전송하기

#define BUTTON_1 4

#define BUTTON_2 7



void setup(){

  Serial.begin(9600);

  pinMode(BUTTON_1, INPUT);

  pinMode(BUTTON_2, INPUT);

}



void loop(){

  if (btn1() == 1) Serial.println("BUTTON1=CLICK");

  if (btn2() == 1) Serial.println("BUTTON2=CLICK");

}



int btn1()

{

  static int currBtn = 0;

  static int prevBtn = 0;



  currBtn = digitalRead(BUTTON_1);



  if (currBtn != prevBtn)

  {

    prevBtn = currBtn;

    if (currBtn == 1)

    {

      return 1;

    }

    delay(50);

  }

  return 0;

}



int btn2()

{

  static int currBtn = 0;

  static int prevBtn = 0;



  currBtn = digitalRead(BUTTON_2);



  if(currBtn != prevBtn)

  {

    prevBtn = currBtn;

    if (currBtn == 1)

    {

      return 1;

    }

    delay(50);

  }

  return 0;

}

<버튼 눌러서 결과가 LCD에도 뜨게 하기>

#include <LiquidCrystal_I2C.h>



LiquidCrystal_I2C lcd(0x27, 16, 2);



#define BUTTON_1 4

#define BUTTON_2 7



void setup(){

  Serial.begin(9600);

  pinMode(BUTTON_1, INPUT);

  pinMode(BUTTON_2, INPUT);

  lcd.begin();    //LCD 사용시작

  lcd.setCursor(0,0);   //텍스트가 LCD에 나타날 위치

  lcd.print("Hello, world");

  delay(2000);

  lcd.clear();

}



void loop(){

  if (btn1() == 1) {

    Serial.println("BUTTON1=CLICK");

    lcd.setCursor(1,1);

    lcd.print("BUTTON1=CLICK");

  }

  if (btn2() == 1) {

    Serial.println("BUTTON2=CLICK");

        lcd.setCursor(1,1);

    lcd.print("BUTTON2=CLICK");

  }

}



int btn1()

{

  static int currBtn = 0;

  static int prevBtn = 0;



  currBtn = digitalRead(BUTTON_1);



  if (currBtn != prevBtn)

  {

    prevBtn = currBtn;

    if (currBtn == 1)

    {

      return 1;

    }

    delay(50);

  }

  return 0;

}



int btn2()

{

  static int currBtn = 0;

  static int prevBtn = 0;



  currBtn = digitalRead(BUTTON_2);



  if(currBtn != prevBtn)

  {

    prevBtn = currBtn;

    if (currBtn == 1)

    {

      return 1;

    }

    delay(50);

  }

  return 0;

}
